无线网桥应用中POE供电小知识

  2021-08-02

  PoE供电技术出来也有很长时间了,随着网络监控的不断发展,也逐渐被人们熟知。何为PoE方案?如果用一句最简单的话来概括就是:用网线可以直接供电,在无线网桥中安装了,PoE供电也是其中的一项小知识,下面就PoE供电的几个问题为大家做详细的解答!

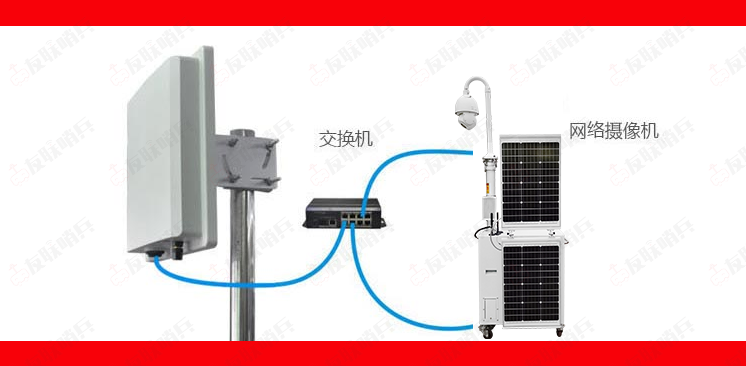

POE供电无线网桥

  在专业术语上,是把数据信号和电力耦合在同一根线中传输,其实这不是突破的创新,也不是罕见的技术,这种技术早就被应用在了电话中,你会发现电话我们不需要单独去布置一根电源线,因为电话线里既可以传输语音信号,同时还负责供电信号,所以在家里停电的时候也可以拨打电话就是这个原理。

  这样一来,PoE供电的优点就显而易见了,简化布线系统,节省人工成本。PoE的系统构成包括PSE:供电端设备和PD:受电端设备两个部分。比如网络摄像机就属于受电端设备,当然受电端设备还包括IP电话,无线AP等等,理论上功率不超过13W的设备都能从PoE网线中获取电力。

  PoE供电工作的流程:首先PSE在端口发出很小电压来检测是否有符合标准的PD设备与之相连;检测到以后会自动评估该PD端所需对应的功率大小;然后开始供电。

  PoE供电原理:在百兆五类网线中我们都知道其中1236脚是用来传输网络信号的,一种情况下PoE就是利用空闲的4578脚来供电,其中45是正极,78是负极。这也叫做中间跨接法。还有一种情况叫做末端跨接法,是供电设备集成提供了空闲的4578脚和传输数据的1236脚进行“双”供电的功能,其中1236脚采用信号隔离变压器,然后利用抽头实现直流供电,这种方法可能以后应用得更加广泛!

无线网桥移动监控设备

  非标PoE和标准PoE

  对于符合IEEE802.3af或者IEEE802.3at标准的,同时具有握手协议的就是标准PoE,那么非标PoE就不具有握手协议,提供的是固定的48V直流供电,因为非标PoE中没有PSE芯片,就直接提供48V电给PD端。

  如何区分标准PoE和非标PoE

  用万用表测量供电脚,如果是稳定的48V电压则是非标PoE,因为它不做检测流程,如果测量没有固定电压,2V至10V之间跳动,因为在做检测PD端,电表本身不是PD所以PSE端给不出固定的电压。
